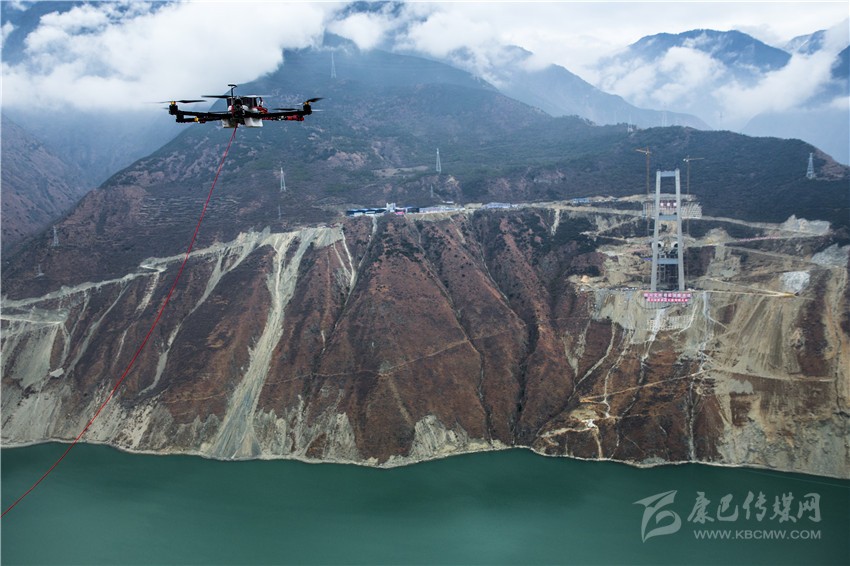

六旋翼無人機從索塔一邊飛到另一邊。

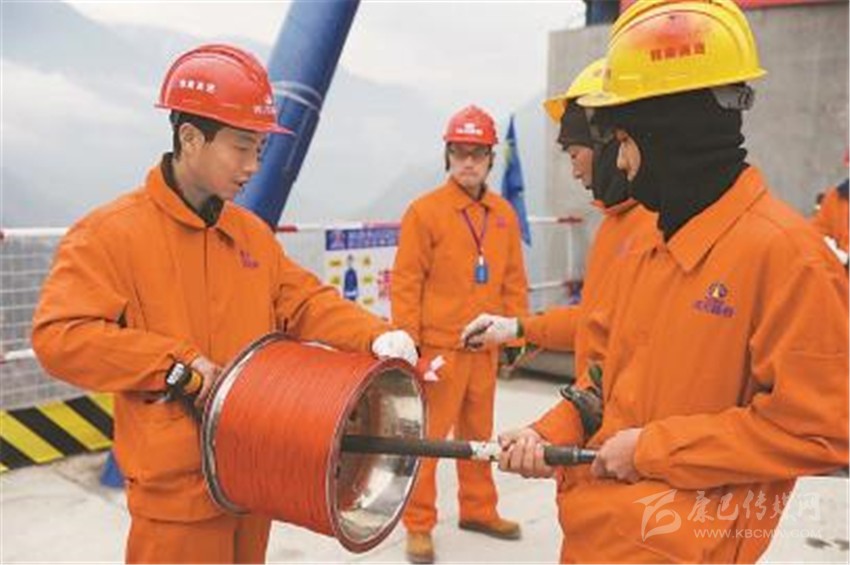

工作人員正在整理即將由無人機帶到對岸的先導繩。

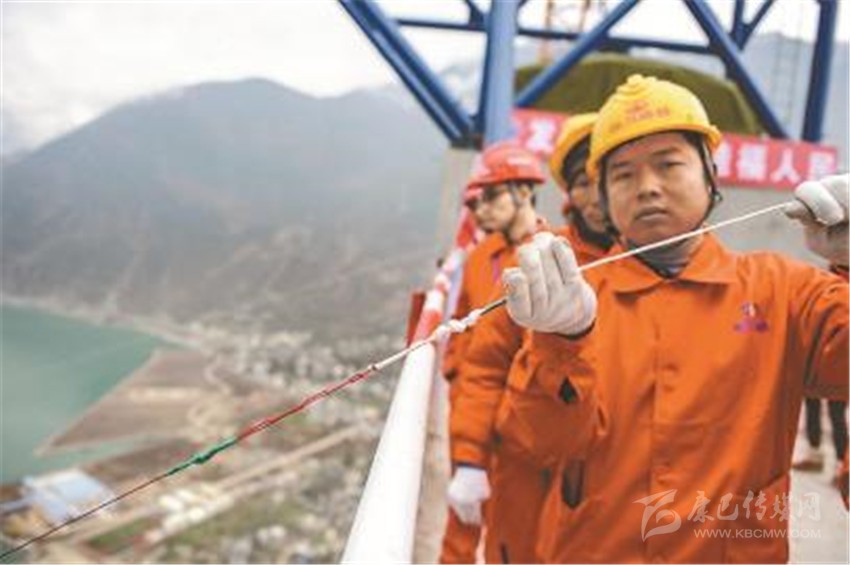

無人機將小繩送到對岸,工作人員再利用小繩拉大繩,最后把鋼繩拉過大渡河架設牽引系統。
工作人員回收無人機。
■川報記者 王眉靈 文/圖
“大渡橋橫鐵索寒”,這句詩形象地描繪出跨大渡河的不易。
2016年12月20日,隨著無人機牽引著先導索成功跨越大渡河,“川藏第一橋”雅康高速瀘定大渡河興康特大橋開始架纜,在歷時兩年3個月完成橋梁下部建設后,轉入橋梁上部施工。未來,大橋?qū)⒁?/span>1100米的超長跨徑連通大渡河兩岸,變天塹為通途。
興康特大橋由省交投集團投資、四川路橋集團施工,是一座建在高海拔、高地震烈度帶上的超大跨徑鋼桁梁懸索橋,采用鋼混疊合橋道系,造價超過10億元,因建設技術難度大被譽為“川藏第一橋”,為雅康高速公路控制性工程之一。
這座省內跨徑最大的懸索橋?qū)⑷绾渭埽课挥?/span>3條地震斷裂帶的交匯處,“川藏第一橋”將攻克哪些世界級難題?記者一一為你揭秘。
怎么跨?
3公斤繩索“打前站”“牽”上萬噸鋼索過河
瀘定縣境內,始建于清康熙年間的瀘定橋,講述著連通藏區的悠悠史事。長百余米的瀘定橋,全橋鐵件重40余噸,為讓鐵索過江,曾集納了全國的能工巧匠。
興康特大橋全長1411米,主橋長1100米,與瀘定橋相比,它長了10倍,重量卻增加了差不多上千倍——橋道系統達3萬噸,僅主纜承重系統就有1.1萬噸。如何將如此重的鋼索送過大渡河?
架纜,從一根僅重3公斤的繩索開始。
上午10時許,一架無人機從特大橋康定端的索塔頂起飛,3分鐘后,準確落在雅安端的索塔頂上,隨機攜帶的先導索將兩座索塔相連。這根先導索直徑僅2毫米,蕩在數百米的高空肉眼難辨。
隨后,更粗的繩子系在先導索尾部,被慢慢拖到對面。漸漸地,繩索越來越粗、越來越重,尼龍繩換成鋼絲繩,人工拉換成機器收,直到直徑54毫米的鋼索過河后,才不再加粗。預計10天后,第一根鋼絲將過河。
項目總工唐中波說,先導索施工常用船、有人直升機或火箭彈牽引,這是省內首次采用無人機進行牽引,效率是傳統工藝的100倍,且成本小落點精準。先導索牽引過江后,再用小繩拉大繩,逐漸加重,最后把鋼繩拉過河,形成牽引系統,架設起施工的貓道,就可進行主纜架設施工。
大橋有兩根主纜。每一側的主纜長1628米,由187根鋼索組成,每根鋼索有91絲。若把這些鋼絲頭尾相連,足有6萬公里,相當于繞地球赤道一圈半。
如此重的鋼絲過江,全靠那根小小的先導索“打前站”?!八膬蓳芮Ы铩钡闹袊?guó)智慧,在“川藏第一橋”上體現得淋漓盡致。
怎么架?
按抗震烈度9級設防踩50根60米“鋼釘”
興康特大橋是一座懸索橋,在大渡河中沒有橋墩。記者在現場看到,河兩岸各有一座索塔,雅安端建有隧道錨,康定端建有重力錨,作為承力點和受力點“拉”住大橋。若從側面看,將形成“M”形。
雅康高速?gòu)乃拇ㄅ璧叵蚯嗖馗咴郎?,全程高差超過1900米,興康特大橋正好處于爬升的高海拔段,考慮到和兩端路面的銜接,橋面往上抬,才有了1100米的超長跨徑。
跨徑長,所需鋼材就多,橋道系統也就越重。重達3萬噸的龐然大物,怎么架?作為支撐的索塔、錨碇都巨大無比:索塔高188米,相當于63層的高樓;康定端的重力錨平面面積5100平方米,相當于13個籃球場。
大,也有風險。興康特大橋位于3條地震斷裂帶交匯處,相當于“Y”字的正中央,突發地震、滑坡、尤其是邊坡的垮塌,必須要考慮。
“整座大橋按照抗震烈度9級設防?!毖趴蹈咚俣麻L(zhǎng)黃兵介紹,在每座索塔下都埋進了50根樁基,每根樁基深達60米,由混凝土澆筑,將索塔牢牢“釘”在山腰上。索塔和錨碇靠近斜坡處都用錨索框架固定,防止山體垮塌。
而在雅安端,由于地勢陡峭,無法建設重力式錨碇,建設者向山里掘進,向斜下方開鑿了一個長159米、垂直高差有33層樓高的隧道,建成目前世界上最長的隧道錨。這個鑲嵌在山里的巨型“膨脹螺絲釘”,和大山融為一體,安全無虞。
怎么拉?
抗12級大風貓道上設風速監測儀
站在塔頂上,過河的繩索被吹得亂晃?!斑@里的風特別大?!表?xiàng)目常務副總經理徐國挺介紹,興康特大橋位于大渡河干熱河谷,氣象條件多變,瞬時風速可達每秒32.6米,相當于12級臺風。而且風場紊亂,風向不定,是“亂風”。
根據設計,橋面距水面約239米,而貓道的施工高度約250米,相當于在83層的高樓上搭“繩橋”。這么高的空間作業,如果突遇大風怎么辦?
在索塔和塔吊上,記者看到不少風速監測儀,探頭隨風不停轉。“除了這些自動監測儀,還有手持的風速監測儀?!毙靽?guó)挺說,今后在施工的貓道上,也將設置風速監測儀,對風向、風速進行預測和預判。一旦風速超過6級,將停止施工。
而橫跨大渡河的特大橋,也能抗住12級大風。就設計而言,大橋的護欄是一根根繩索,相當于留出“風道”,不會給風造成阻力。鋼結構的橋面,其下部位置采用的是波浪形的設計,也是為了方便大風“通過”。
用多久?
主纜濕度可控不會腐蝕和延展
鋼鐵經日曬雨淋會腐蝕,使用久了,也會產生延展性。大量使用鋼材、鋼結構的興康特大橋會有這些“后遺癥”嗎?“不會?!痹O(shè)計單位省交通運輸廳公路規劃勘察設計研究院副總工程師、總工辦主任蔣勁松說。
大橋纜繩所用的鋼絲為鍍鋅鋼絲,具有高強抗腐蝕能力。主纜是整座大橋唯一不會更換的零部件,對其采取了特別的抗腐蝕保護。主纜由上萬根鋼絲組成,外部用涂了防護層的鋼絲纏繞,將上萬根鋼絲鎖緊,形成一個密閉的空間,盡量隔絕霜雪滲透。在錨碇和塔頂架設主纜的位置,設有除濕機、出氣孔,源源不斷地往主纜內部輸送干燥空氣,讓濕度保持在45℃以下。一內一外的防護,確保主纜不生銹。
就受力而言,大橋留了足夠的承重系數。每一側的錨碇能承受索橋2.8萬噸的拉力,而整個橋道系統不過3萬噸,在安全系數以內。對于3萬噸的橋道系統而言,在橋上行駛的汽車,其重量幾乎可忽略,這樣懸索橋就始終保持在彈性狀態,不會產生延展性。
黃兵介紹,大橋運營后,將有固定的隊伍進行維護。施工過程中,已在錨碇以及即將架設的主纜上植入監測儀,對濕度、風速、荷載、應力、變形、地震動等進行監測,結合人工巡檢,維護人員將實時分析數據,確保大橋處于安全運營的狀態。
